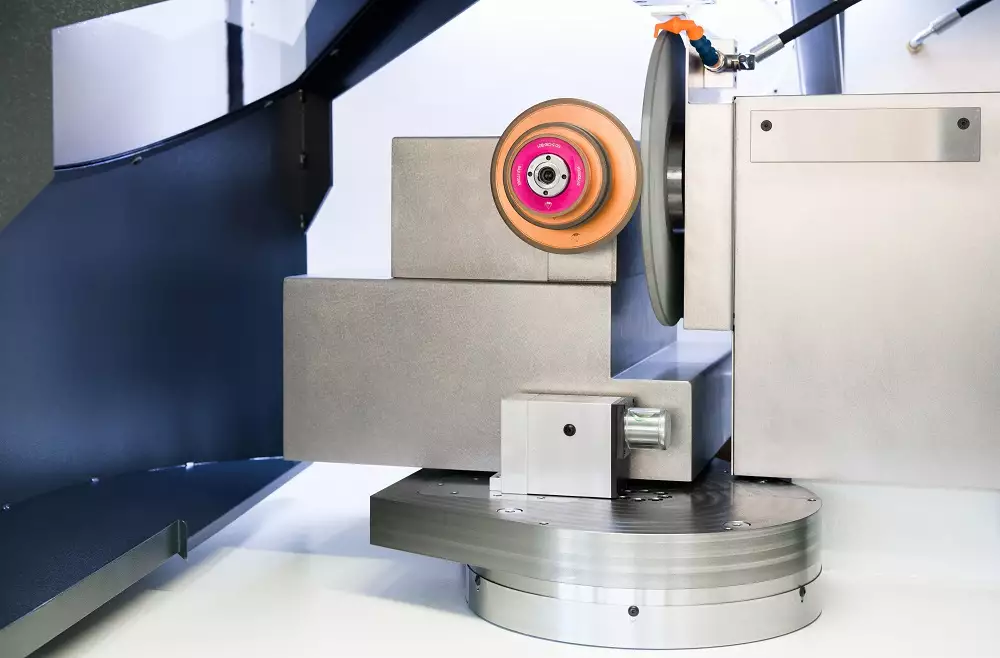

ASA 300w Halbautomatische Abrichtmaschine für CBN und Diamantschleifscheiben



Technische Daten

Unter Einhaltung der geltenden Normen und Richtlinien CE

Schleifscheibendurchmesser

  • Einzelne Schleifscheibe Ø 0-280 mm oder 20-300 mm
  • Abrichtschleifscheibe (SiC) Ø160-300 mm

Steuerung

Fanuc Power Motion IA
Touch-Screen 21"

Achse

  • X Achse Hub 140 mm | Vorschub 0-5000 mm/min
  • Z Achse Hub 140 mm | Vorschub 0-5000 mm/min
  • B Achse Hub 185° | Vorschub 0-1800°/min
  • W Achse Hub 90 mm | Vorschub 0-5000 mm/min
  • U Achse Hub 85 mm | Vorschub 0-5000 mm/min

Spindle abrichtscheibe

Integrierter Motor Fanuc Bil 50LL/25000 - 2.5kW
Spindeldrehzahl - 0-2500 U/min
Konstante Umfangsgeschwindigkeit - m/sec

Spindel zu profilieren

Motor Fanuc ALPHA iS 2/5000HV-B - 1.0kW
Spindeldrehzahl - 0-2500 U/min
KonstanteUmfangsgeschwindigkeit - m/sec

Kamera

Optischer Zoom 23x

Abmessungen

L x B x H 1500 x1200 x1900 mm
Gewicht 1500 Kg
Luftdruck 3-4 Bar
Anschlusswert 8 kW

Kühlanlage

In der Maschine integrierter Kühlmitteltank ca. 120 l und Bandfilterreinigungsanlage.

Optionen

Schleifspindelaufnahme nach Kundenwunsch
Flansche für Abrichtscheiben T=10mm
Flansche für Abrichtscheiben T=20mm
Flansche für Abrichtscheiben T=32mm

Flyer ASA300w
Option ASA300w
